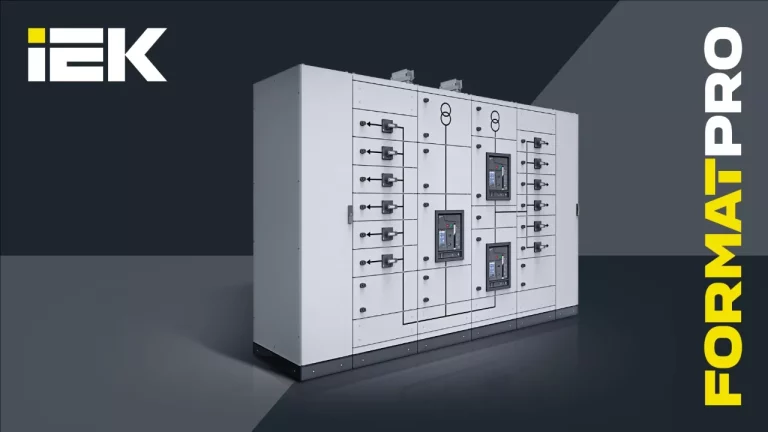

IEK GROUPБренд электротехники провела испытания системы низковольтного комплектного устройства (НКУ) FORMAT PRO на превышение температуры при токе 6300 А. Система успешно прошла проверку и доказала свою работоспособность даже в таких экстремальных условиях.
6300 А — это максимальное значение силы тока, при котором устройство может работать длительное время без перегрева или разрушения элементов. Для производителей НКУ это настоящий вызов: устройство, выдерживающее такую нагрузку, сложное в проектировании и исполнении, при этом оно должно быть достаточно компактным, чтобы его было удобно эксплуатировать и обслуживать.
«FORMAT PRO ― премиальный продукт, представляющий собой комплексное решение, спроектированное по всем современным нормам и стандартам, с учётом сложных физических процессов, возникающих при обычной эксплуатации и при аварийных режимах работы. Испытания на токи 6300 А — это очередной этап испытаний FORMAT PRO, который подтверждает его устойчивость к высоким нагрузкам. Следующая ступень ― испытания на стойкость к короткому замыканию. Мы последовательно выводим продукт на уровень, позволяющий нашим партнерам реализовать проекты любой сложности», ― говорит руководитель бизнес-единицы «Силовые системы распределения энергии» Дмитрий Дрюма.
Испытания НКУ на токи 6300 А проходили в Испытательном центре электрооборудования завода «Контактор» в Ульяновске (входит в IEK GROUPБренд электротехники). Это один из самых мощных в стране центров для проведения коммутационных испытаний низковольтной аппаратуры для переменного и постоянного тока.
Создавая НКУ на 6300 А, команда IEK GROUPБренд электротехники учла влияние физических процессов, которые особенно сильно проявляются при больших токах, и изменила классическую конструкцию системы главных сборных шин. В новом устройстве она расположена вдоль задней стенки шкафов. Решение было реализовано в максимально сжатые сроки с помощью математического моделирования. Такое расположение шин позволило улучшить конвекцию внутри НКУ и обеспечить лучший отвод тепла. Это решение также имеет ряд преимуществ с точки зрения электродинамической прочности.

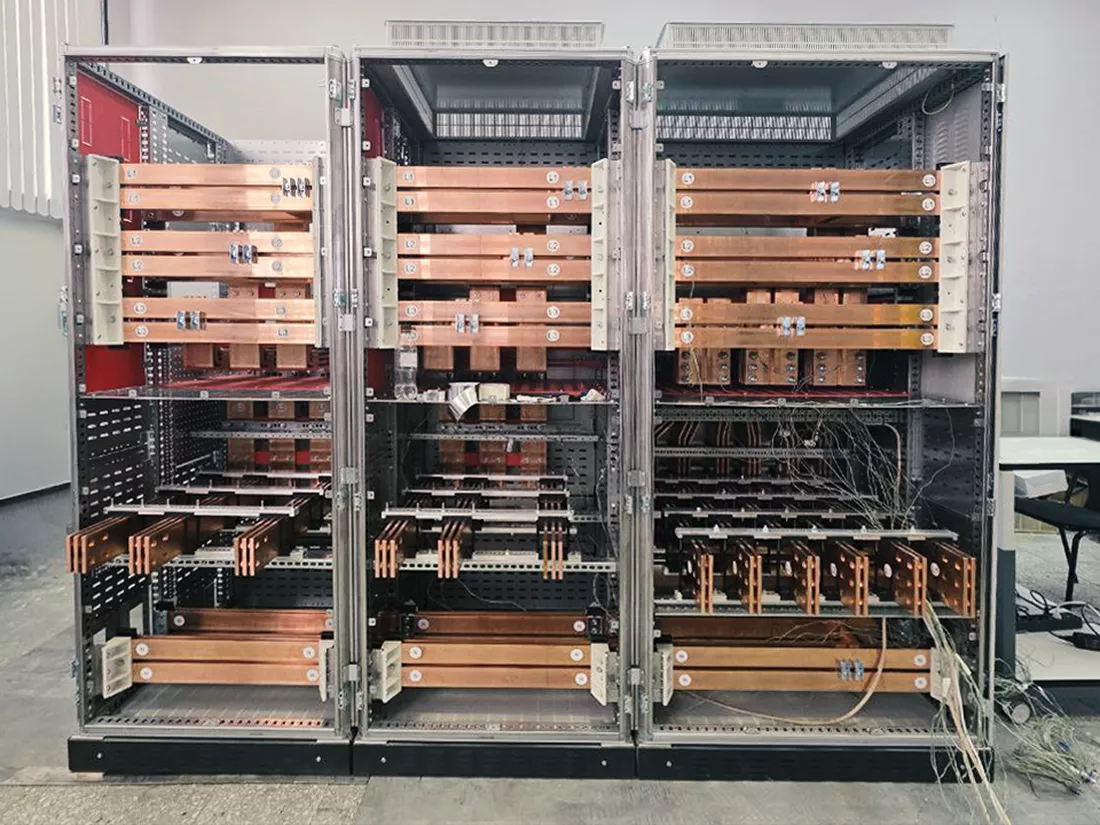

Задняя система сборных шин
Применение специализированных аксессуаров и элементов из диамагнитной нержавеющей стали сделало систему компактной и сократило время на обработку медной шины, сделав НКУ еще более простым в сборке.
Технологическое лидерство устройству FORMAT PRO обеспечивает больше 1000 SKU в его составе, сопутствующая ему библиотека инструментов и сертификация по ГОСТ 61439. Ключевые элементы системы ― разборные металлические корпуса серии FORMAT и линейка силового оборудования ARMAT. НКУ включает в себя функциональные блоки, которые с помощью инструкции можно собрать в единое решение. Они предназначены для разных задач:
• установки активного оборудования;
• реализации шинной системы (сборной, распределительной, N, PE);
• для обеспечения различных форм секционирования (вплоть до 4b).
К системе прилагается альбом примеров реализации НКУ. Сборщикам достаточно сверяться с ним и следовать инструкции. Это позволяет в десятки раз сэкономить время на проектировании и на определении сметы по проекту.
Система НКУ FORMAT PRO гарантирует безопасность эксплуатирующего персонала, гибкость в проектировании, удобство и скорость монтажа.
