ООО «Челябинский завод электрооборудования» (ЧЗЭО) спроектировал и изготовил комплектную трансформаторную подстанцию КТПН Плит мощностью 630 кВА для нужд топливо-заправочного комплекса (ТЗК) Ростовской области. Оборудование отгружено на объект Заказчика. Подстанция обеспечит электроснабжение ключевых потребителей электроэнергии склада горюче-смазочных материалов (ГСМ): систем противопожарной защиты, освещения, вентиляции, средств автоматики и контроля, насосных станций. Реализация проекта повысит надежность работы топливозаправочного комплекса и позволит бесперебойно обслуживать потребителей даже при нестабильности внешних сетей.
Комплектация

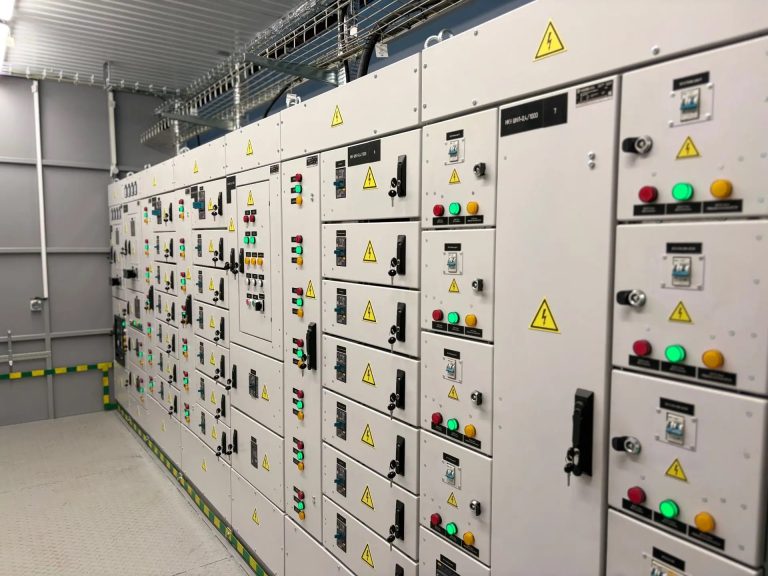

На стороне высшего напряжения (6 кВ) установлены две ячейки КСО-366 Сион на 6 кВ. По низкой стороне (0,4 кВ) распределительное устройство выполнено на базе восьми ячеек НКУ Алион с 3b-секционированием. Низковольтные распределительные устройства рассчитаны на номинальный ток 1000 А и имеют степень защиты – IP31. В качестве коммутационных аппаратов применены автоматические выключатели ESQ. Корпус изготовлен из оцинкованной стали с порошковым окрашиванием.
Также в состав подстанции вошли сухой трансформатор ТЛС производства «АЛЬФАТРАФО», щит собственных нужд, шкаф охранно-пожарной сигнализации, УКРМ. По запросу Заказчика внутри подстанции предусмотрены места для размещения шкафов АСУТП, частотных преобразователей, управления насосом, задвижками и наружного освещения. Данное оборудование предоставляет Заказчик, монтаж производится на объекте.
Технические особенности
Для Заказчика главным требованием была гарантия стабильной работы насосного и другого оборудования склада ГСМ. Так, чтобы при аварийном отключении силового трансформатора – основного источника электричества – подстанция автоматически переключалась на резервный источник – дизель-электрическую станцию. При этом даже в момент обратного переключения потребители не должны ощущать переходных процессов. Для этой цели инженерами ЧЗЭО была разработана и реализована нестандартная схема с тремя вводами и независимым резервированием каждой секции.
«Если на основном вводе пропадает напряжение, система АВР производит отключение вводного и секционного выключателей. Включение резервных вводов осуществляется по сигналам готовности дизель‑электрических станций: они включаются после подтверждения запуска двигателя и выхода генератора на рабочие параметры. Секционный выключатель остается в отключенном положении и обеспечивает независимое питание каждой секции от собственного резервного источника», – отмечает инженер технического отдела ЧЗЭО Антон Губатенко.
Данная схема предусматривает также алгоритм обратного перехода, при котором переключение на основной ввод выполняется после синхронизации дизель-электрической станции с питающей сетью. Это позволяет избежать провала напряжения и гарантирует стабильное электроснабжение склада ГСМ даже в условиях резких изменений параметров сети.
Проект в Ростовской области продолжает линию поставок ЧЗЭО на крупные объекты переработки нефтегазовой отрасли.
