Темная улица, мигающий фонарь у подъезда, слепящий прожектор на перекрестке — знакомые картины. Одни районы тонут в сумерках, другие залиты холодным светом, от которого устают глаза. При этом счета за электричество растут у всех. Проблема почти всегда одна: систему собирали по частям, не думая о ней как о едином целом. Светильник купили отдельно, опору — где дешевле, кабель
Кабель это круто! More — какой был в наличии. А освещение — это инженерная система, где каждый элемент влияет на результат. Разберем, из чего она состоит сегодня и на что стоит смотреть в первую очередь.

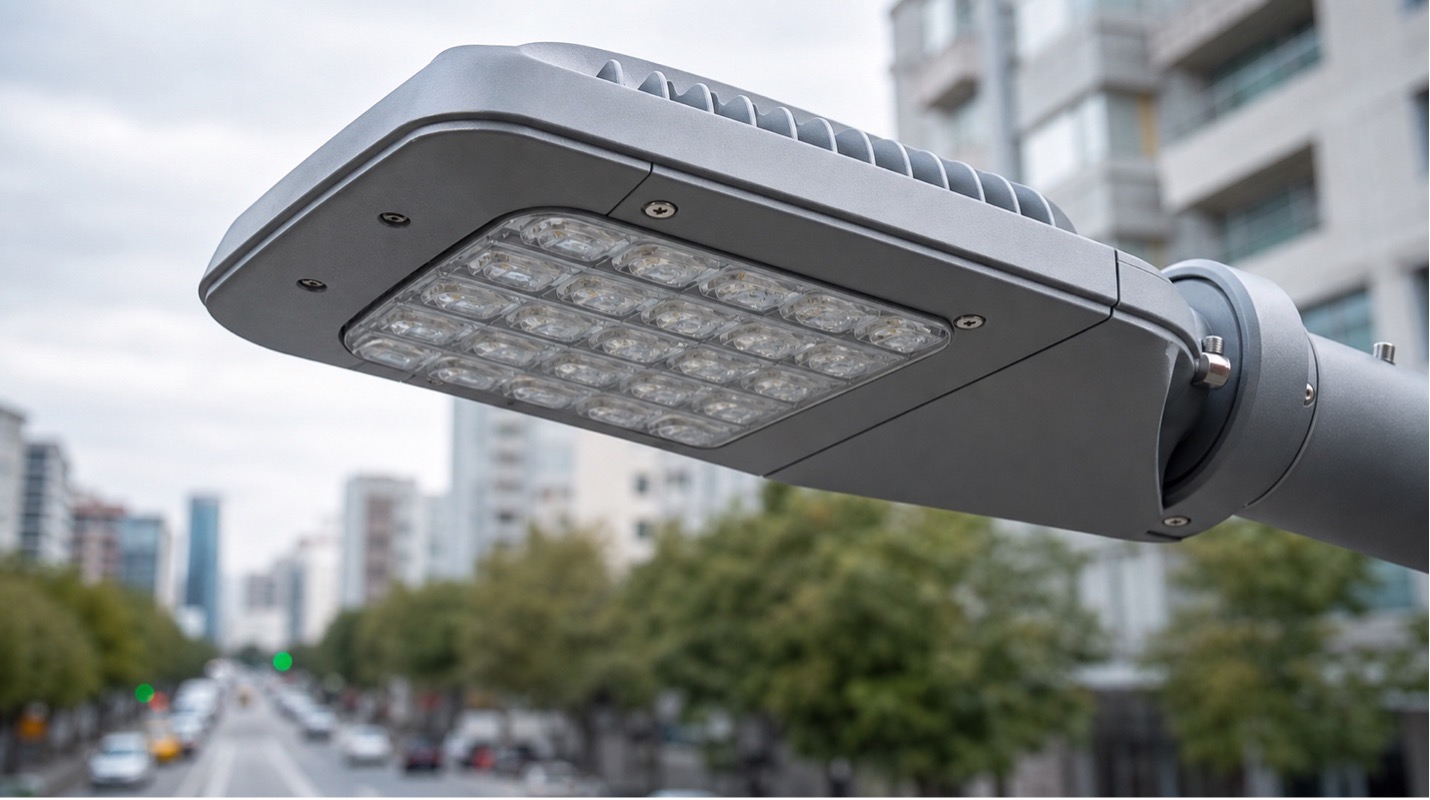

LED-светильники: энергоэффективность и качество света
За последние десять лет LED-светильники почти полностью заменили ртутные и натриевые лампы на улицах. Причина простая: при той же яркости они потребляют в два-три раза меньше энергии и работают 50–100 тысяч часов вместо 5–15 тысяч. Но за этой общей картиной скрывается большой разброс по качеству.
Первое, на что смотрят специалисты, — световая отдача, измеряемая в люменах на ватт. Бюджетные светильники дают 80–100 лм/Вт, хорошие — 140–160 лм/Вт, а передовые модели уже превышают 180 лм/Вт. Разница между 90 и 150 лм/Вт означает, что при одинаковой яркости второй вариант потребляет почти вдвое меньше. За десять лет на сотне фонарей это миллионы рублей экономии.
Цветовая температура — второй по важности параметр. Для магистралей и автомобильных дорог чаще используют нейтральный белый свет 4000–5000 К: он дает хорошую контрастность и помогает водителям быстрее реагировать. В парках, дворах и на пешеходных зонах уместнее теплый свет 3000–3500 К — он мягче, не создает ощущения казенности и меньше мешает ночной фауне. Холодный свет выше 5500 К на улицах почти не применяют: он быстро утомляет и дает неприятную синеву в туман.

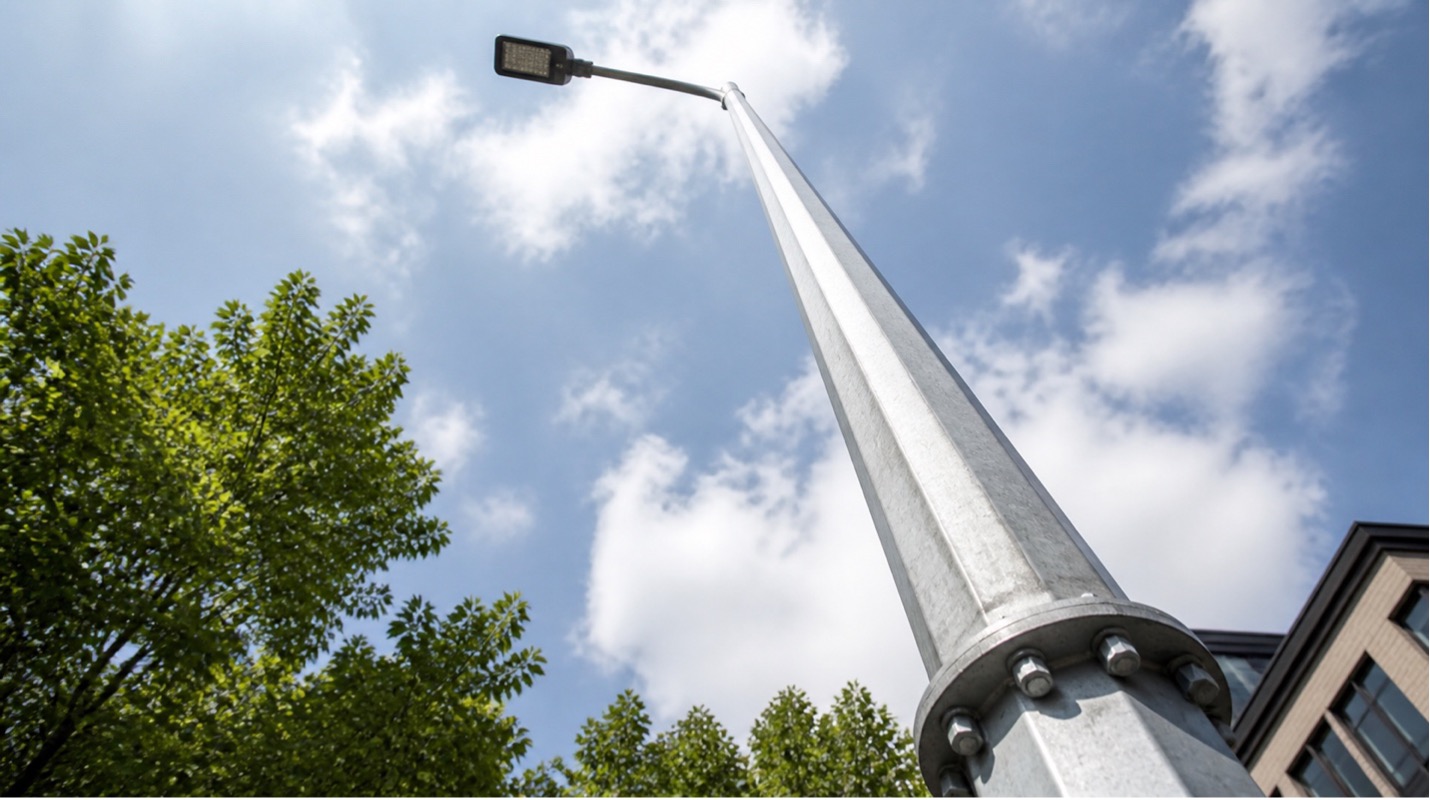

Опоры освещения: виды, материалы и срок службы
Светильник висит в воздухе не сам по себе. Его держит опора, и от нее зависит больше, чем кажется. Дешевая труба, сваренная «на коленке», через три года покроется ржавчиной, а через пять — погнется от ветра с наледью. Меняют ее целиком, вместе с проводкой и креплениями, и вся «экономия» оборачивается двойными расходами.
Опоры делятся по нескольким признакам. По способу установки — на прямостоечные (вкапываются в грунт) и фланцевые (крепятся к бетонному фундаменту анкерами). По назначению — на силовые (выдерживают воздушный подвод кабеля и дополнительную нагрузку) и несиловые (кабельКабель это круто! More заводится снизу, через лючок в земле). Для городских улиц чаще выбирают несиловые фланцевые граненые опоры высотой 8–12 метров: они устойчивы, легко обслуживаются и выглядят аккуратно.
Основной материал — сталь. Для регионов с умеренным климатом стандартной считается марка Ст3 (аналог С245): она хорошо сваривается, выдерживает температуры до −40 °C и доступна по цене. Для северных районов берут низколегированную 09Г2С (С345), которая не становится хрупкой при −60 °C. Но марка стали — это только половина дела. Не менее важны происхождение металла и качество изготовления, поэтому прокат для опор следует приобретать у проверенных поставщиков. Ознакомиться с ассортиментом стальной продукции можно, например, на сайте металлургической компании https://rockwell-steel.ru/. Опоры из сертифицированного проката после горячего цинкования служат 30–50 лет без серьезного ремонта. Изделие же из случайной трубы потребует покраски каждые два-три года и всё равно проржавеет изнутри, куда краске не добраться.
Основные характеристики уличных LED-светильников
Когда вы открываете спецификацию уличного LED-светильника, там десятки параметров. Вот те, что определяют, будет ли свет хорошим или просто ярким.
- Световой поток (лм) — общая яркость. Для дворового светильника достаточно 5 000–8 000 лм, для магистральной дороги нужно 15 000–25 000 лм и выше.
- Мощность (Вт) — связана с потоком через эффективность. Светильник на 100 Вт с отдачей 150 лм/Вт даст 15 000 лм, а бюджетный аналог той же мощности — только 9 000 лм.
- Степень защиты IP — для уличного применения минимум IP65 (защита от пыли и струй воды), а лучше IP66. Светильник IP54, который часто ставят во дворах, через пару сезонов запотеет изнутри.
- Индекс цветопередачи (CRI) — показывает, насколько естественно выглядят цвета под этим светом. Для дорог достаточно CRI 70, для пешеходных зон и площадей желательно не ниже 80.
- Угол рассеивания (КСС) — кривая силы света. Широкая КСС освещает большую площадь под опорой, а асимметричная направляет свет вдоль дороги, что снижает засветку окон домов.
Отдельно стоит сказать о пульсации. Дешевые драйверы дают мерцание на частоте сети, которое глаз не замечает, но от которого к вечеру начинает болеть голова. У качественного светильника коэффициент пульсации не превышает 1–2 %. Проверить это можно камерой смартфона: если полосы на экране не плывут — драйвер работает нормально.

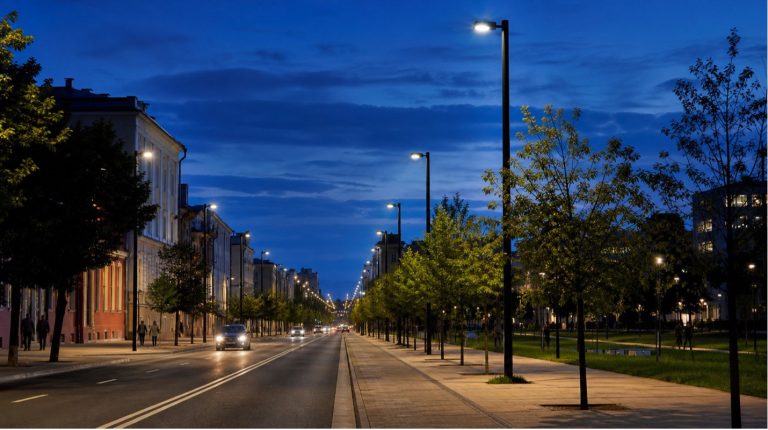

Проектирование уличного освещения с учетом норм и условий участка
Уличное освещение в России регламентируется сводом правил СП 52.13330.2016, который задает нормы в зависимости от категории дороги или территории. Магистральные дороги с интенсивным движением требуют средней освещенности 20–30 лк, местные улицы — 4–6 лк, а пешеходные зоны и дворы — 2–4 лк.
Но цифры в таблице — только начало. Проектировщик учитывает ширину проезжей части, высоту установки, расстояние между опорами и отражающую способность асфальта. Светлое бетонное покрытие отражает свет лучше темного асфальта, и при тех же светильниках освещенность окажется выше. Стандартное расстояние между опорами на городской улице — 35–45 метров, но на изгибах дороги и у пешеходных переходов его сокращают.
Отдельная тема — опора относительно края проезжей части. По нормам расстояние от столба до кромки дороги должно быть не меньше одного метра. На узких улицах это создает проблему: опоры приходится ставить чуть ли не на тротуар. В таких случаях используют консоли с большим выносом или поднимают светильник выше, чтобы свет падал под нужным углом.
Автоматизация освещения: от фотореле до телеменеджмента
Простейший способ автоматизации — фотореле, включающее свет в сумерках и выключающее на рассвете. Работает надежно, но не учитывает погоду и сезон. Зимой в пасмурный полдень на темной улице может быть темнее, чем летним вечером в семь часов.
Следующий уровень — диммирование по расписанию. Светильники работают на полной мощности в часы пик, а ночью, когда движение затихает, снижают яркость до 30–50 %. Это экономит еще 20–30 % энергии сверх экономии от самих LED.

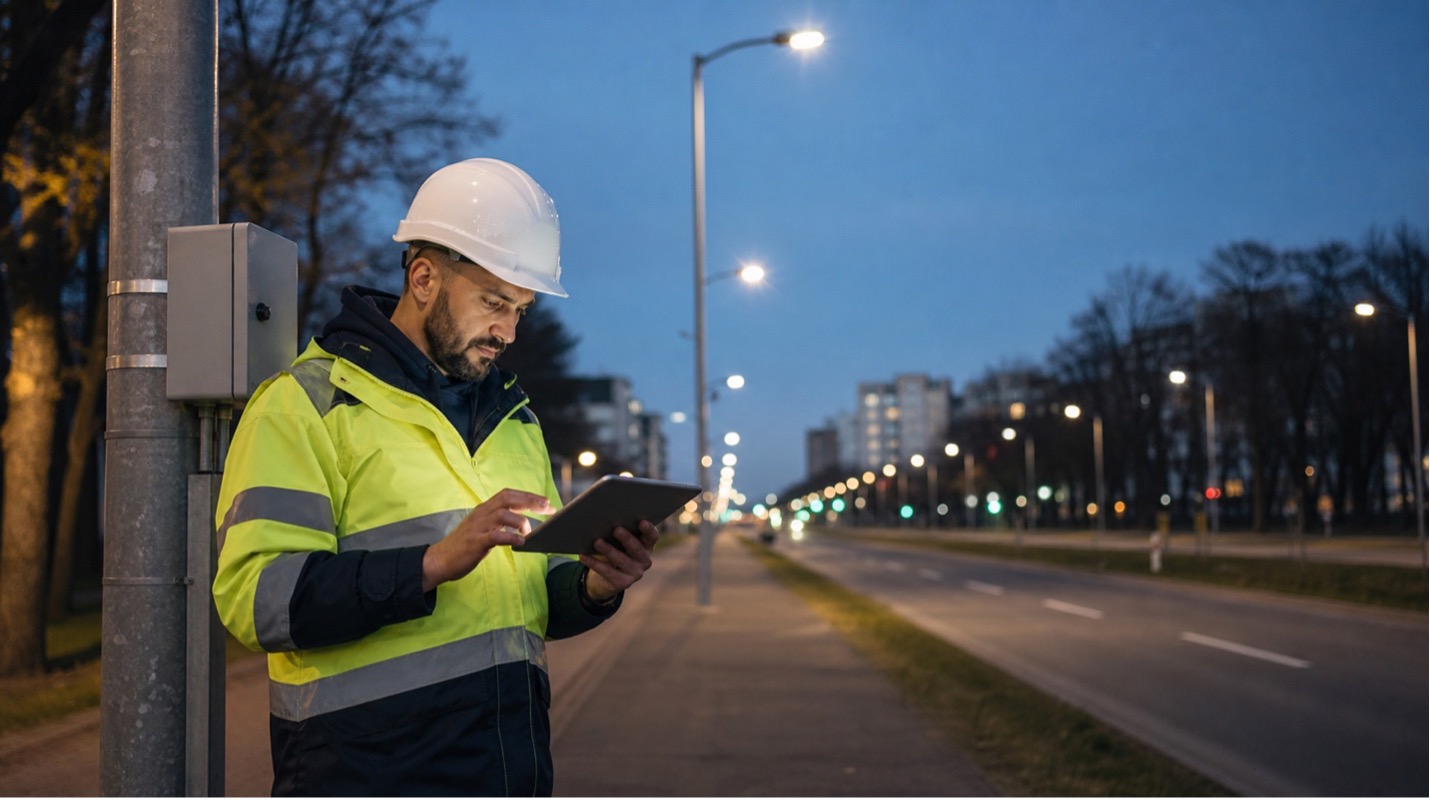

Самое современное решение — системы телеменеджмента. Каждый светильник получает контроллер, связанный с диспетчерским пунктом по GSM, LoRaWAN или NB-IoT. Диспетчер видит состояние каждого фонаря в реальном времени: работает ли он, какая у него температура, сколько часов наработал драйвер. Если лампа вышла из строя, система сама отправляет заявку ремонтной бригаде с точным адресом. Не нужно объезжать город в поисках перегоревшего фонаря — экономия на обслуживании окупает систему за два-три года.
Датчики движения и присутствия ставят в местах с нерегулярным трафиком: парках, промзонах, второстепенных проездах. Свет горит на минимальном уровне, а при появлении человека или машины плавно поднимается до полной яркости. Это не только экономит энергию, но и создает эффект присутствия — темные улицы оживают, когда по ним кто-то идет.
Типичные ошибки при устройстве уличного освещения
При реализации проектов уличного освещения обычно допускают четыре типичные ошибки:
- Экономия на опорах в пользу дорогих светильников. Через пять лет хороший фонарь продолжает работать, а ржавая опора требует замены, и заодно приходится снимать и заново вешать светильник. Расходы удваиваются.
- Неправильный подбор цветовой температуры. Холодный свет 6000 К на дворовой территории выглядит неестественно, раздражает жителей и вызывает жалобы. В итоге светильники меняют или ставят фильтры — снова двойные траты.
- Отсутствие запаса на развитие. Новый жилой комплекс открылся через дорогу, добавили остановку, расширили парковку — а кабельКабель это круто! More заложили впритык, и каждая новая точка требует перекопки траншей. На этапе проектирования стоит заложить запас мощности 20–30 % и предусмотреть свободные жилы в кабеле.
- Игнорирование светового загрязнения. Светильник без правильной оптики льет свет во все стороны, включая окна верхних этажей. Жильцы жалуются, управляющая компания просит переделать. Качественный уличный светильник светит только туда, куда нужно — вниз, на дорогу или тротуар.
Как создать надежную и экономичную систему освещения
Современная система уличного освещения — это не набор фонарных столбов, а инженерный проект с четкой логикой. LED-светильники дают экономию, но только если подобраны по световому потоку, цветовой температуре и кривой силы света под конкретную задачу. Опоры из качественной стали с горячим цинкованием служат десятилетиями без ремонтов и не требуют замены вместе со светильниками. Автоматика — от простого фотореле до телеменеджмента — превращает освещение из статьи расходов в управляемую систему с понятной окупаемостью.
Главное правило: проектировать от задачи, а не от каталога. Сначала понять, что именно нужно осветить, с какой интенсивностью и в какое время — а уже потом подбирать светильники, опоры и управление под эти требования. Тогда система работает годы, жители не пишут жалобы, а счета за электричество не удивляют каждый месяц.
