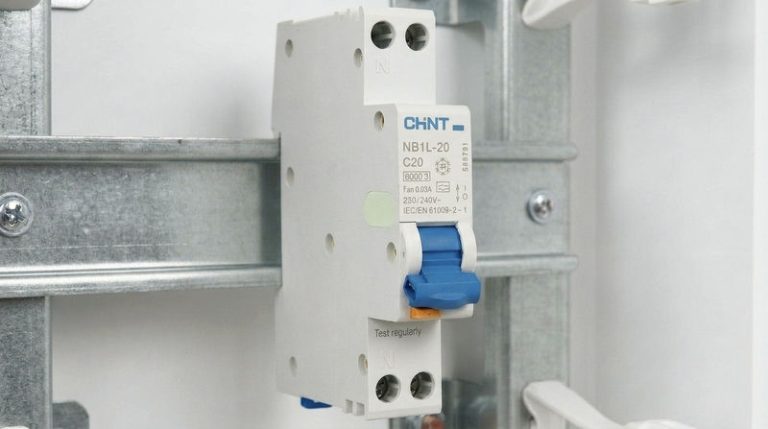

CHINT в России вывел на рынок серию автоматических выключателей дифференциального тока со встроенной защитой от сверхтока (АВДТ) NB1L-20. Это электромеханические аппараты в исполнении 1P+N шириной 18 мм: они занимают один модуль на DIN-рейке, в то время как типовые электромеханические АВДТ занимают два. По данным компании, сейчас это самое компактное решение среди электромеханических АВДТ на российском рынке.
Серия рассчитана на сети переменного тока 230/240 В частотой 50/60 Гц. Номинальные токи аппаратов составляют от 6 до 20 А, номинальный отключающий дифференциальный ток равен 30 мА, отключающая способность составляет 6 кА. NB1L-20 объединяет в одном корпусе автоматический выключатель, который защищает линию от перегрузки и короткого замыкания, и выключатель дифференциального тока, который обеспечивает отключение цепи при возникновении тока утечки, снижая риск поражения человека электрическим током. Нагрузку можно подключать как сверху, так и снизу. Аппараты соответствуют требованиям ГОСТ IEC 61009-1, установленным для АВДТ, функционально независимых от напряжения сети.
Электромеханический принцип действия отличает устройства серии NB1L-20 от узких АВДТ с электронной дифференциальной защитой. Аппарат срабатывает за счет энергии самого тока утечки, поэтому внешнее питание для формирования сигнала на отключение ему не нужно. Электромеханические АВДТ продолжают работать при просадках напряжения, тогда как электронные, зависящие от напряжения питания, могут работать некорректно или не сработать вовсе. При обрыве рабочего нулевого проводника электромеханические АВДТ сохраняют способность отключать цепь при возникновении опасного тока утечки — дифференциальная защита электронных АВДТ в такой ситуации может оказаться неработоспособной. Кроме того, в конструкции NB1L-20 нет чувствительных электронных компонентов, поэтому аппарат меньше подвержен импульсным помехам и наводкам. Это снижает риск ложных срабатываний в сетях, где много компьютеров, светодиодного освещения и зарядных устройств.
Высокие токоограничивающие свойства NB1L-20 обеспечивает конструкция дугогасительной камеры с системой магнитного дутья. При частоте сети 50 Гц дуга гасится примерно за четверть периода тока, то есть за 5 мс. Аппарат соответствует классу токоограничения 3, что позволяет уменьшить тепловое воздействие тока короткого замыкания на защищаемую цепь. Благодаря отключающей способности 6 кА серию можно применять не только в щитах жилых и общественных зданий, где токи короткого замыкания обычно невелики, но и на промышленных предприятиях.
«Техники в квартирах и офисах становится больше, и под нее нужно больше отдельных защищенных линий. Это остро чувствуется при реконструкции в старом фонде: щит часто встроен в стену, и чтобы добавить линию, приходится либо расширять нишу, либо объединять несколько линий под общую дифференциальную защиту, либо жертвовать частью потребителей. NB1L-20 занимает один модуль вместо двух, что позволяет вдвое сократить место, необходимое для установки АВДТ, и разместить дополнительные защищенные линии в электрощите», — рассказала старший менеджер по продукции CHINT в России Светлана Власова.
По ее словам, до сих пор российским заказчикам приходилось выбирать между компактностью и независимостью от напряжения сети. Узкие электромеханические АВДТ выпускают европейские производители, но в России таких решений до сих пор не было. По основным характеристикам NB1L-20 сопоставим с популярными зарубежными аналогами и может стать альтернативой для тех, кто привык с ними работать.
Аппараты предназначены для защиты конечных линий в распределительных щитах квартир, частных домов, офисов, торговых центров и других объектов жилой и коммерческой недвижимости, а также промышленных предприятий. Компактное исполнение особенно актуально при реконструкции электрощитов, когда требуется добавить новые защищенные линии, но увеличить корпус щита или расширить нишу в стене невозможно.
